用途別導電ペースト一覧

大研化学製品バリエーション

大研化学製品バリエーション

時代と次代が求める多彩な電極材料を開発しています。
カスタマイズ開発を致します。詳細はお問合せ下さい。

取り扱いペースト

Ag、AgPd、Pd、Au、Pt、Ru、Ni、Cu、Al、W など

有機金属化合物(レジネート)

Au、Pt、Pd、Ru、Ir

用途例

実装分野 … 各種有機材料およびガラス基板、セラミック基板

部品形成 … LTCC 配線、LTCC VIA用途 太陽電池、積層チップ部品(MLCCなどの外部電極および内部電極)、サーミスタ、センサー、インダクタ、HTCC



有機基板(フィルム)用ペースト

タッチパネルやICタグなど用のポリイミド、ペット等の
フィルムの他、ガラスエポキシ基板に適した銀ペーストです。
パターン写真(ポリイミド基板)
パターン写真(ポリイミド基板)
品番 フィラー 比抵抗 塗布方法 硬化温度 特徴
CA-6178 Ag 28μΩ・㎝ スクリーン 130℃/30min 低温硬化
CA-6178B Ag 28μΩ・㎝ スクリーン 150℃/30min 高接着性付与
CA-2500E Ag 30μΩ・㎝ スクリーン・ディップ 120℃(乾燥) PET密着良好
CA-2503-4 Ag 15μΩ・㎝ スクリーン・ディップ 200℃/30min 30μmライン印刷・低抵抗
CA-2503N Ag 30μΩ・㎝ スクリーン 200℃/30min 30μmライン印刷・PI密着
CA-2503-4B Ag 25μΩ・㎝ スクリーン 200℃/30min 高チクソ15μmライン印刷
CA-271 Ag 1mΩ・㎝ スクリーン 150℃/30min はんだ代替

このページのトップへ

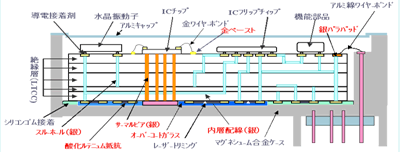

LTCC用ペースト

基板焼成温度、収縮にマッチングし、低抵抗、耐マイグレーション性に優れた銀、銀白金ペーストを製造いたします。
自然焼成、加圧高速焼成、無加圧無収縮焼成等各種焼成法にマッチしたペーストを製造いたします。

LTCC用ペースト

品番 フィラー 比抵抗 塗布方法 焼成温度 特徴
PA-88 Ag 2.0μΩ・㎝ スクリーン 900℃ LTCCファインライン
TCR-880 Ag 1.9μΩ スクリーン 900℃ LTCCファインライン
PA-Pt AgPt スクリーン・ディップ 耐ハンダ、メッキ性良好

このページのトップへ


ガラス基板用ペースト

400℃台の低温焼成で高密度な膜の生成を可能にし、ガラス基板との密着性と低抵抗を実現しました。
ガラス基板ペースト塗布写真
ガラス基板ペースト塗布写真
品番 フィラー 比抵抗 塗布方法 焼成温度 特徴
UA-201 Ag 3.0μΩ・㎝ スクリーン 430~480℃ ガラス基板密着性良好
UA-302 Ag 3.0μΩ・㎝ スクリーン 480~550℃ ガラス基板密着性良好

このページのトップへ


MLCC用ペースト

汎用チップコンデンサーから高容量用のペーストに対応しております。 すべてお客様の製造条件に適合するように開発いたします。

Ni粒径 塗布方法 焼成温度 目標電極厚み(焼成後) 特徴
0.6μm スクリーン 1300℃以上 1.5μm以上 1608-103、2012-104
0.4μm スクリーン 1250~1300℃ 1.0~1.5μm 1608-105、2021-475、3216-106
0.3μm スクリーン 1200~1250℃ 1.2μm以下 1005-105、1608-225、2012-106
0.2μm スクリーン 1200~1250℃ 1.0μm以下 0603-104、1005-225、1608-106
0.15μm スクリーン 1200℃以下 0.6μm以下 0603-105、1005-476


パラジウムペースト、銀パラジウムペーストも取り扱っております。

このページのトップへ


圧電体用ペースト

PZTやリラクサなどの内部電極に対応しております。

品番 フィラー 塗布方法 焼成温度 特徴
SD-2700K AgPd7030 スクリーン 1120℃ 内部電極 圧電用
SD-2800K AgPd8020 スクリーン 1020℃ 内部電極 圧電用
SD-2900K AgPd9010 スクリーン 950℃ 内部電極 圧電用

このページのトップへ


PTCサーミスタ・オーミック用ペースト

TH-45は良好なオーミック特性の獲得に成功しています。
また、同時に表層用ペーストも提供しておりますので
是非お問合せ下さい。
パターン写真(ポリイミド基板)
品番 フィラー 塗布方法 焼成温度 特徴
TH-45 Ag スクリーン 560℃ PTCサーミスタ・オーミック
TH-63 Ag スクリーン 560℃ PTCサーミスタ・表層用

このページのトップへ


バリスタ用ペースト


品番 フィラー 塗布方法 焼成温度 特徴
Pd-600 Pd スクリーン 1250℃ バリスタ 内部電極
Ag-800 Ag スクリーン 900℃ バリスタ 内部電極

このページのトップへ


共振器用ペースト


品番 フィラー 比抵抗 塗布方法 焼成温度 特徴
HS-118K Ag 3.0μΩ・㎝ ディップ 850℃ 共振器 外部電極
HS-118KS Ag 3.0μΩ・㎝ ディップ 850℃ 共振器 外部電極

このページのトップへ


太陽電池用ペースト


品番 フィラー 塗布方法 焼成方法 用途
DSFA Ag スクリーン スパイク焼成も可能 表面電極
DSBA Ag スクリーン スパイク焼成も可能 裏面電極
DSAL Al スクリーン スパイク焼成も可能 裏面電極

このページのトップへ


有機金属化合物(レジネート)

白金族有機金属化合物の溶液及びそれらを ベースとしたペーストを提供できます。
レジネート溶液はペースト添加剤、触媒合成原料として御利用いただけます。
貴金属レジネート溶液・ペースト
品番 フィラー 比抵抗 塗布方法 焼成温度 特徴
Auレジネート Au 3μΩ・㎝ スクリーン 600℃~800℃ サーマルヘッド用
Ptレジネート Pt 70μΩ・㎝ スクリーン・DIP 400~800℃ センサ用
Pdレジネート Pd スクリーン・DIP 300~800℃ 活性化膜コート
Ruレジネート Ru スクリーン・DIP 300~800℃ RuO2抵抗膜
Irレジネート Ir スクリーン・DIP 250℃以上 添加剤

このページのトップへ


誘電体化合物溶液

誘電体を成分とする高濃度水系溶液も御提供しています。

品番 成分 塗布方法 焼成温度 用途・特徴
DTL-20MS TiO2 スピンコート 600℃ 水溶性 誘電体膜・光触媒
T-TMA TiO2 スピンコート 600℃ 水溶性 誘電体膜・光触媒
TLB-30 BaTiO3 スピンコート 800℃ 誘電体膜
TLBS-30 BaxSryTiO3 スピンコート 800℃ 誘電体膜

詳細は営業部までお問い合わせください。
電話番号:06-6961-6533
メールアドレス :
